Martillos de fragua LASCO HO-U 800

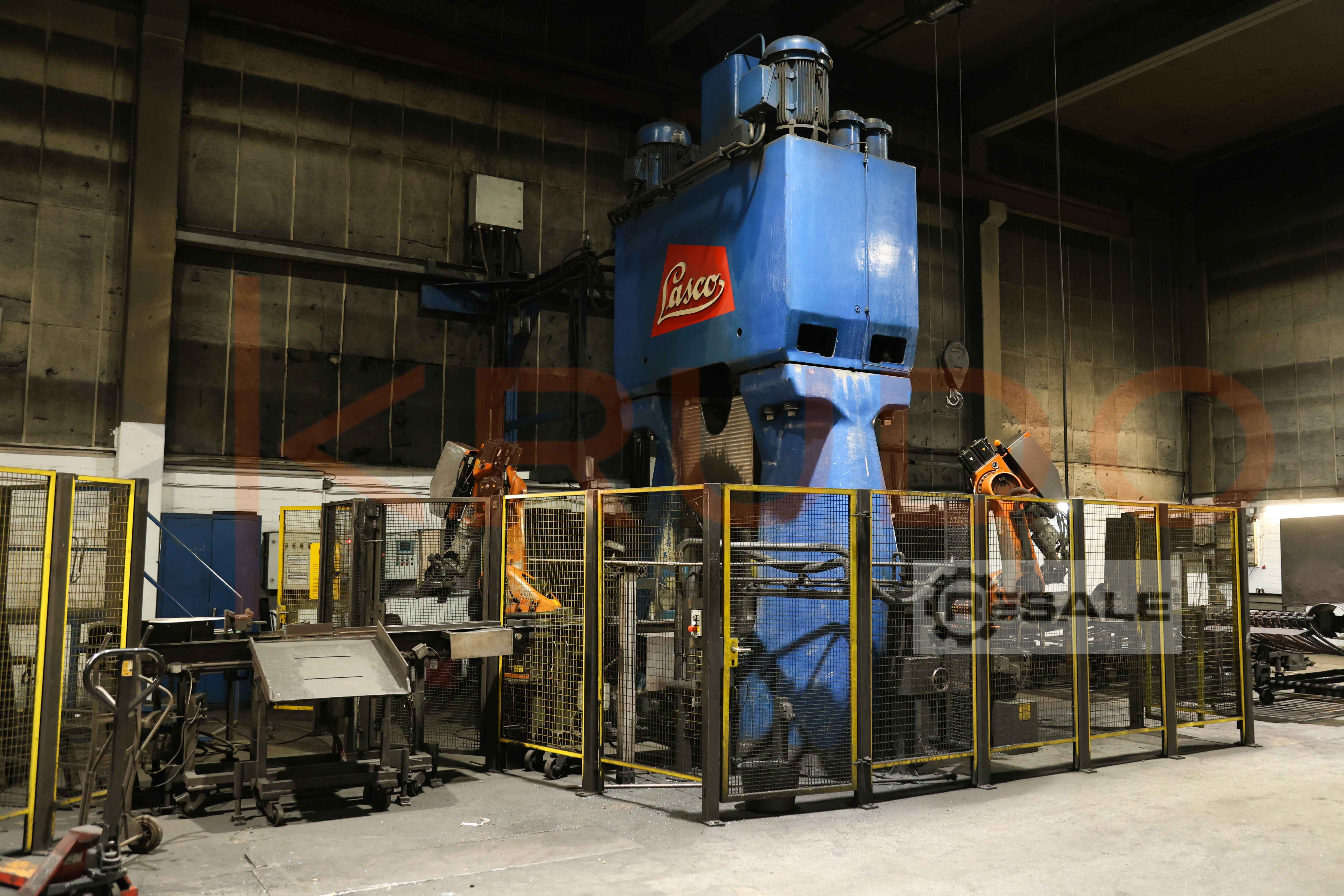

Ram hammer weight: 5600 kg Stroke: 810 mm Línea de Martillos de Forja Totalmente Automatizada (2009) LASCO HO-U 800 (80 KJ)

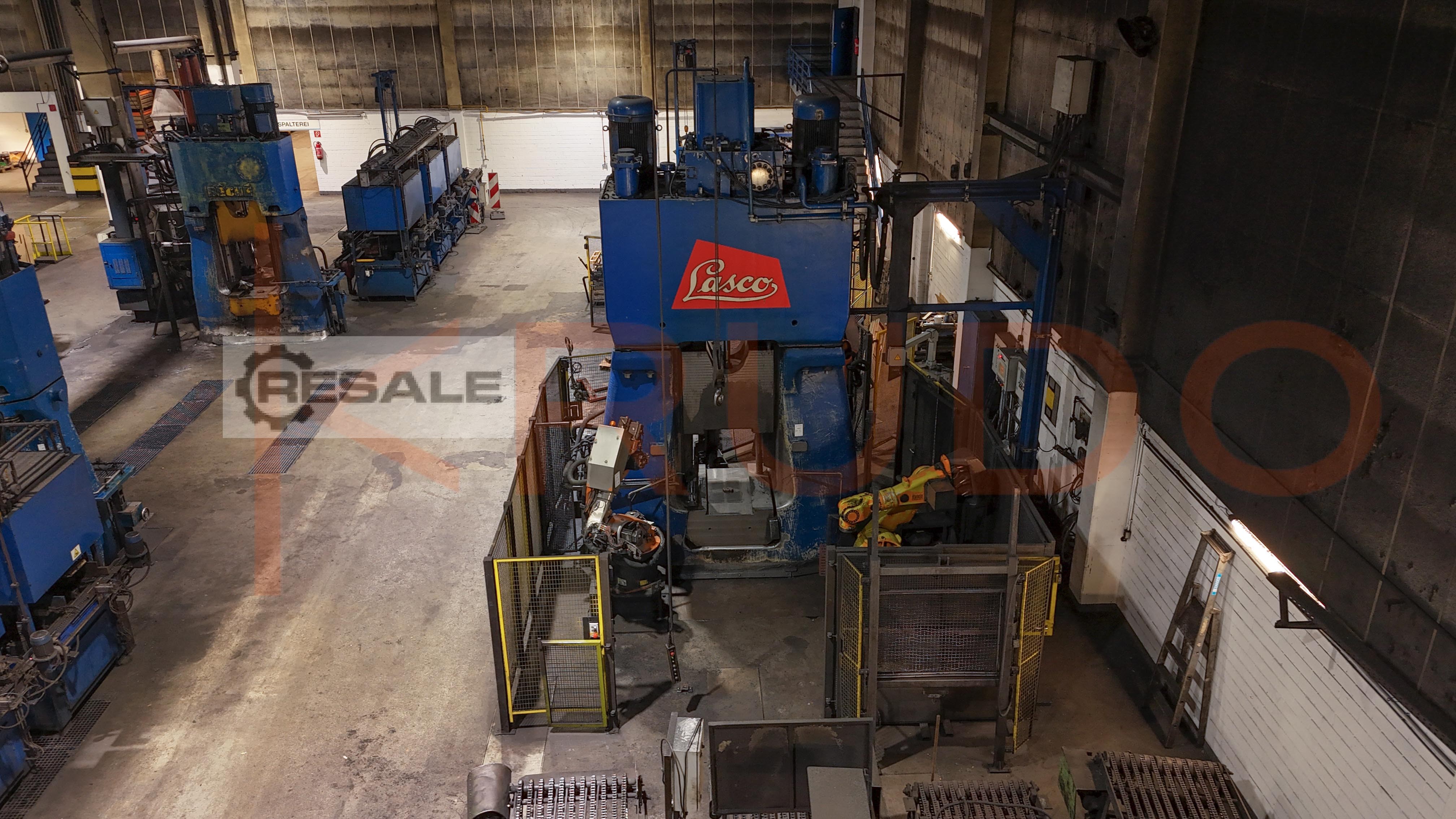

La línea completa consta de las siguientes máquinas:
‍
Dispositivo de inclinación, Stahlmann
Cinta transportadora escalonada, Stahlmann
Unidad de calefacción por inducción, ABP, EBS 345-W, 2009
Cinta transportadora de liberación rápida
Unidad de automatización, Lasco, 2009

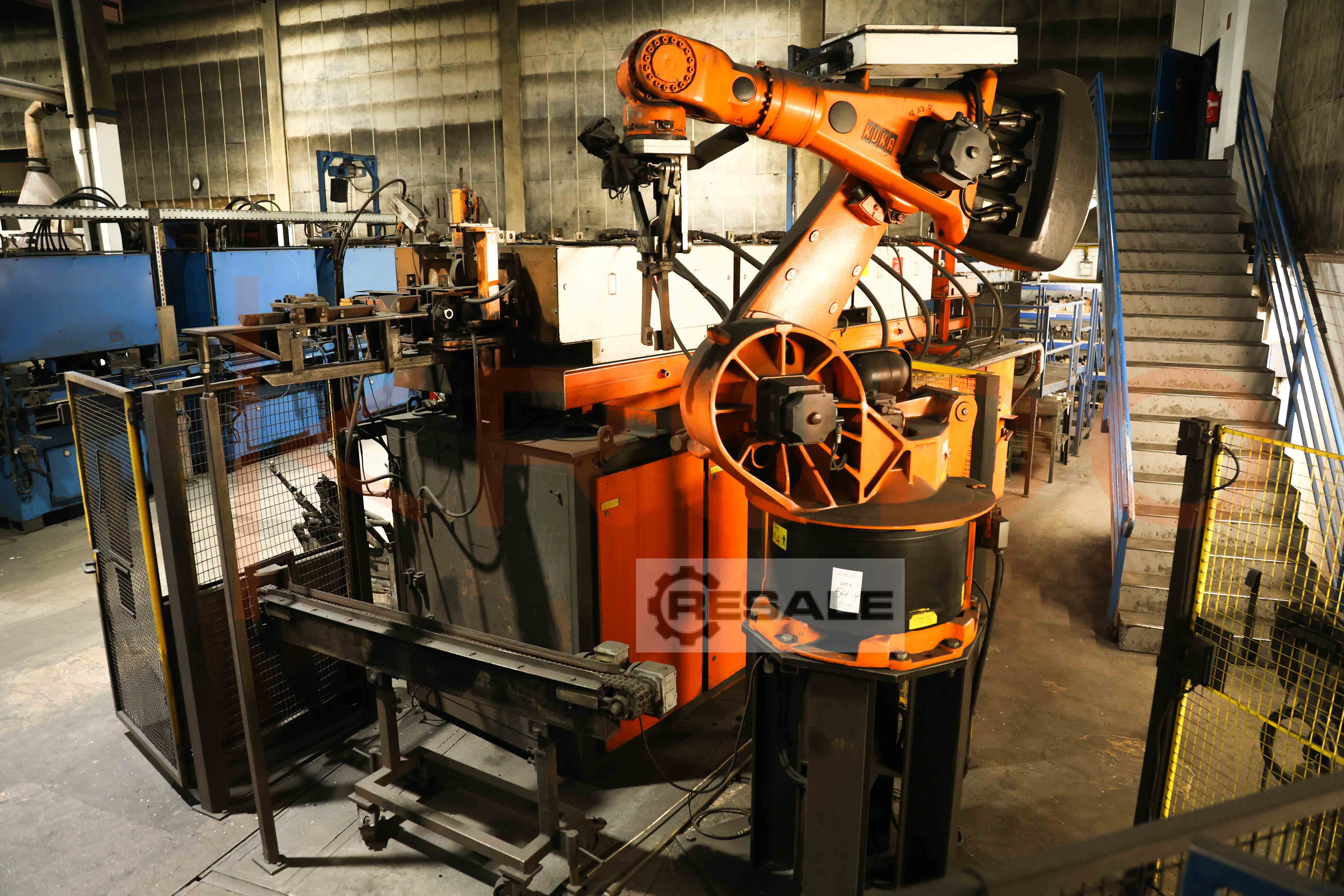

2 robots de forja, Kuka KR 30-3F, 2013
2 basas, peso cada una: 336 kg
Cinta transportadora con dispositivo de elevación, recinto de seguridad con puertas

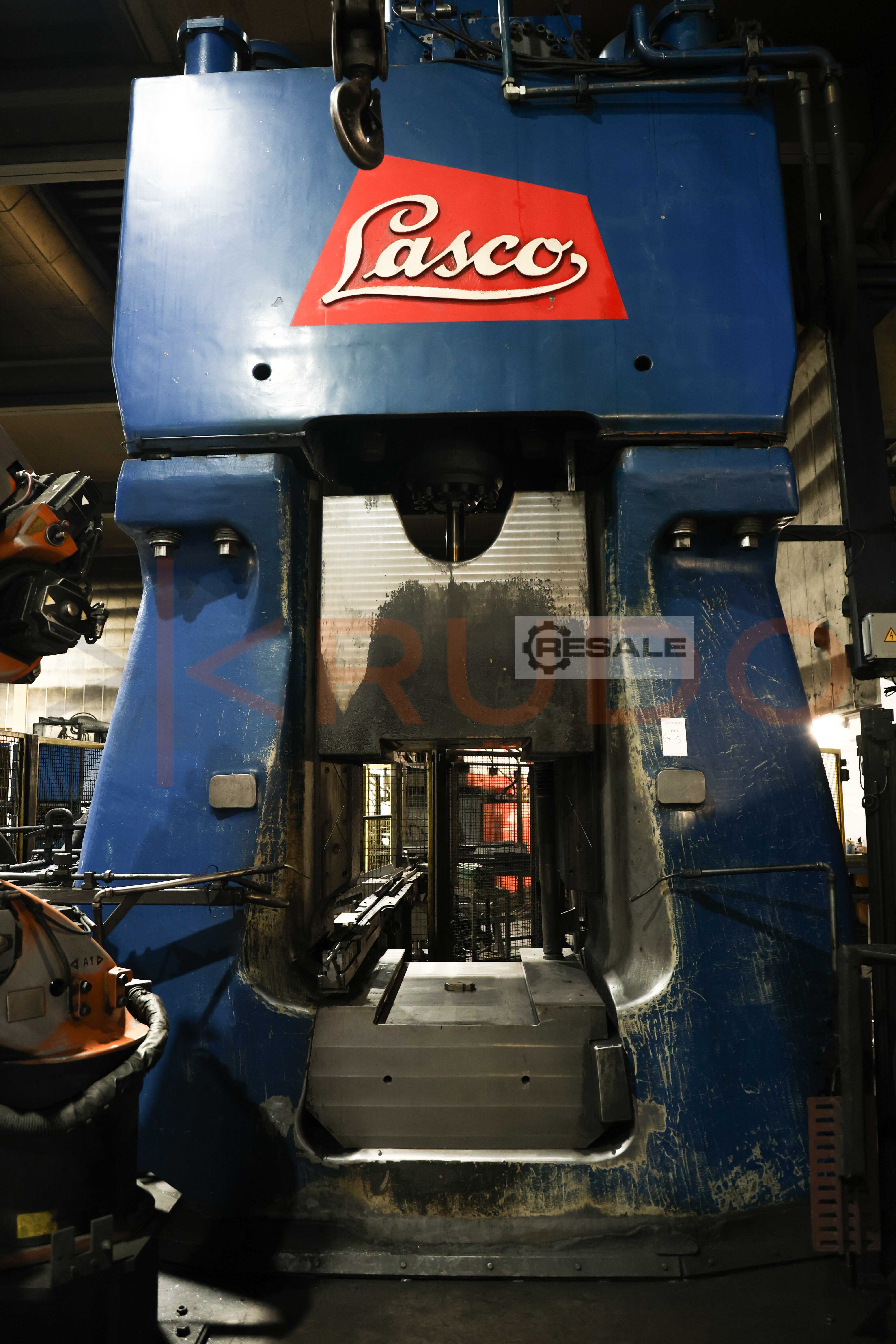

Martillo de forja por caída de presión superior, Lasco, HO-U 800, 2009
Robot de picking, Kuka, KR 150/2, 1998
Estación dispensadora, compuesta por: Transportador de descarga y control de soplado, Fabricante Schramm
‍

‍

Detalles técnicos
‍

(2009) Martillo de forja de troqueles de corto curso LASCO H-OU 800

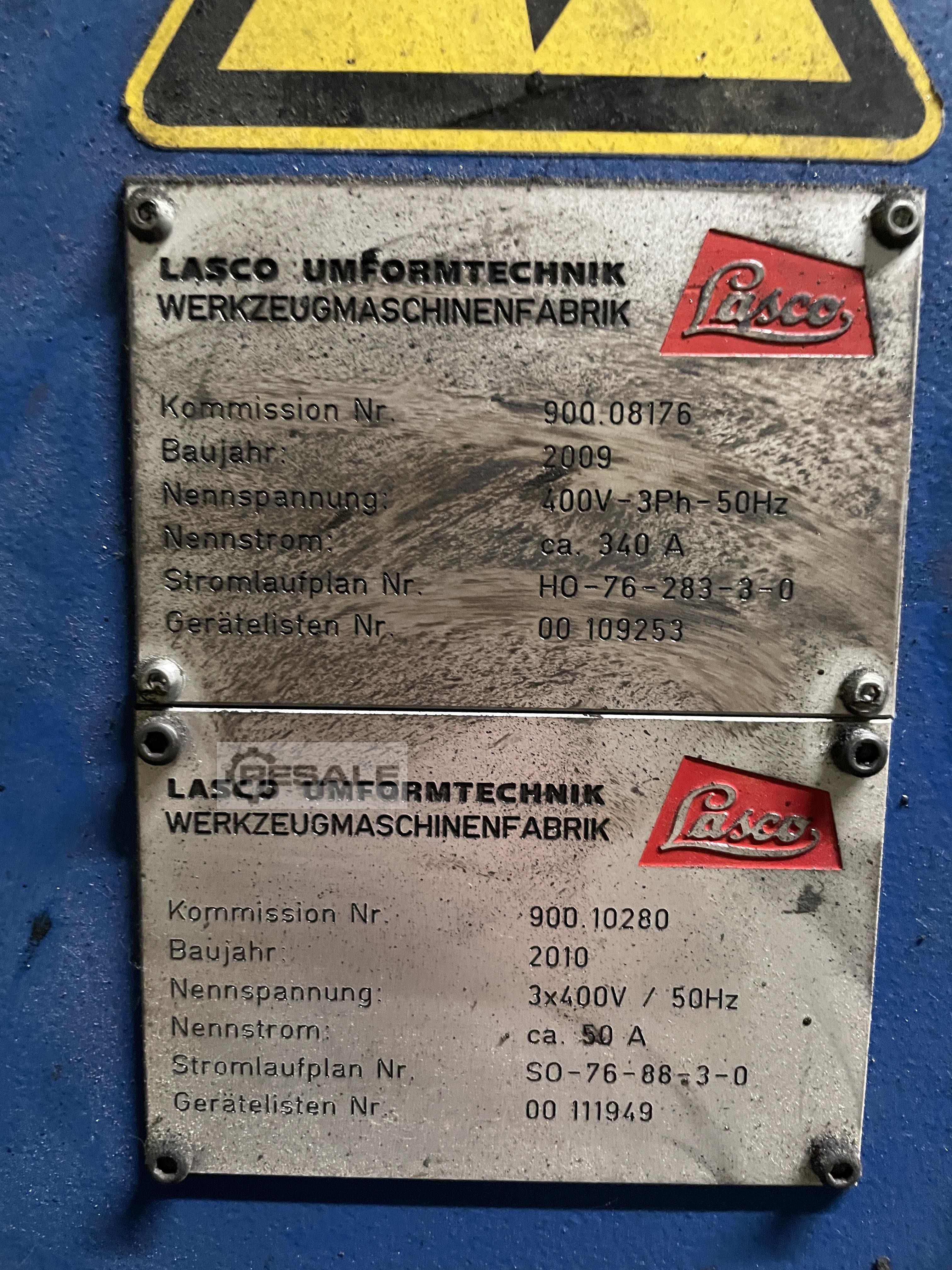

Datos de identificación de la máquina
Nombre: Martillo de Forja de Troqueles de Carrera Corta
Modelo: HO-U 800
Número de máquina: 00.08175
Año de fabricación: 2009
Parámetros operativos
Capacidad de trabajo máxima: 80 kJ
Frecuencia máxima de impacto 80/min
Energía de impacto aprox. 80 kJ
Frecuencia de impacto a capacidad de trabajo nominal de aproximadamente 80 1/min.
Carrera del ram máx. 810 mm
Carrera del ram mínima 560 mm
Peso del ariete aprox. 5.600 kg
Profundidad de ariete aprox. 800 mm

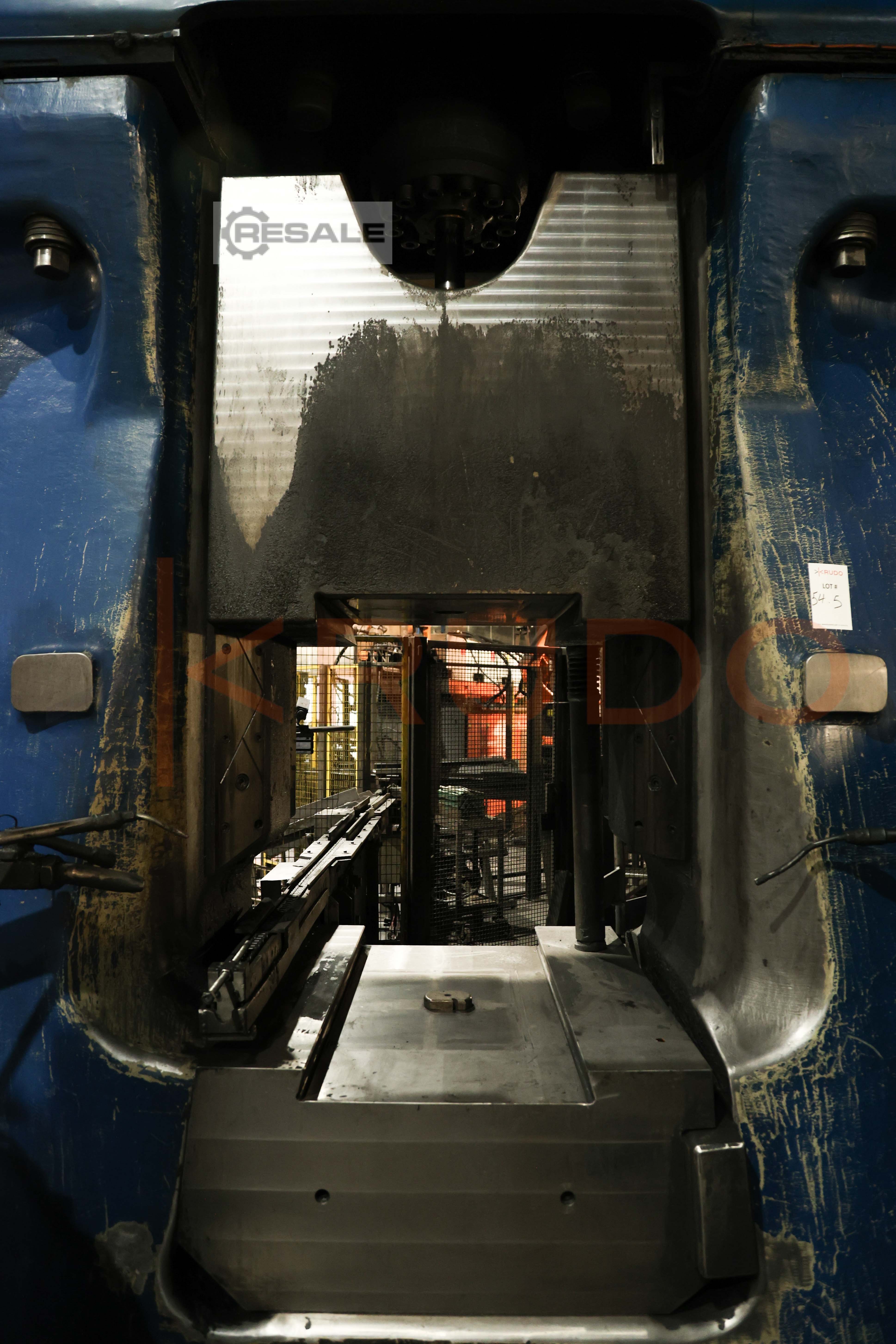

Altura del troquel de ambos troqueles sin colas de milano
Máximo aprox. 530 mm
Mínimo aprox. 280 mm
Peso del chasis: aprox. 105.000 kg
Peso total del martillo aprox. 122.000 kg
Altura sobre el suelo con altura del suelo hasta la parte superior del inserto = 700 mm 5.940 mm
Altura total aprox. 7.320 mm
Volumen de aceite en el depósito aprox. 3400
Presión de almacenamiento aprox. 130 bar
Datos técnicos (eléctricos)
Potencia de transmisión - Motor principal 2x90 kW
Potencia de transmisión - Circuito de refrigeración 5,5 kW
Potencia de accionamiento - Bomba de lubricación 0,18 kW
Tensión de funcionamiento 400 V/50 Hz
Voltaje de control 230 V/50 Hz
Tensión de válvulas 24 V DC
Potencia de conexión aprox. 200 kVA
Clase de Protección de Motores IP 55
Clase de Protección de la Columna de Control IP 55

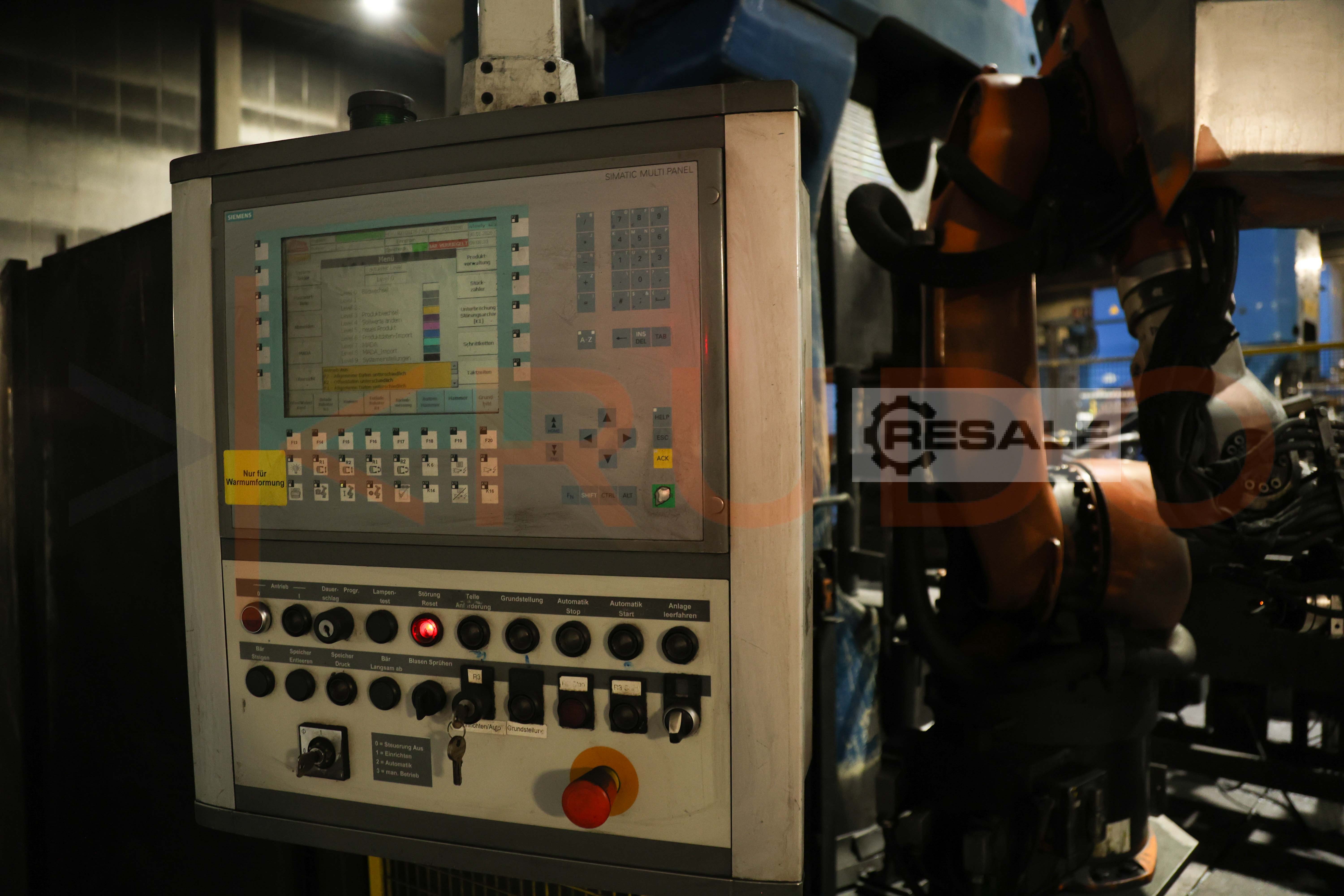

Color de la pantalla
Diagonal de pantalla 10,4 pulgadas
‍

(2009) Sistema de calefacción inductiva ABP EBS 345-W 2009

Datos de identificación de la máquina
Nombre: Sistema de Calefacción Inductiva, ABP, EBS 345-W
Modelo: EBS 345-W
Número de máquina: 500.022
Año de fabricación: 2009
Parámetros operativos
Carga conectada al sistema 1.510 kVA
Potencia de salida del inversor 1.250 kW
Frecuencia nominal aprox. 1.000–3.000 Hz
Voltaje nominal 800 V
Material a calentar: acero ferromagnético
Sección transversal del material:
Barra redonda de acero/barra cuadrada de acero 41–28 mm
Barra redonda de acero/barra cuadrada de acero 48–32 mm
Temperatura de calentamiento: 1.185 ºC
Capacidad de 3 kg/h
