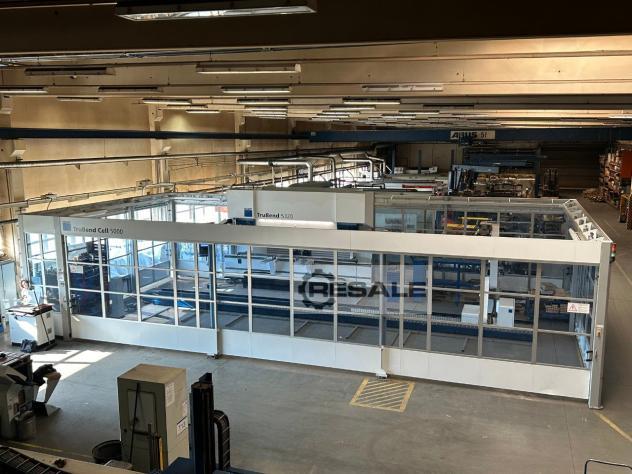

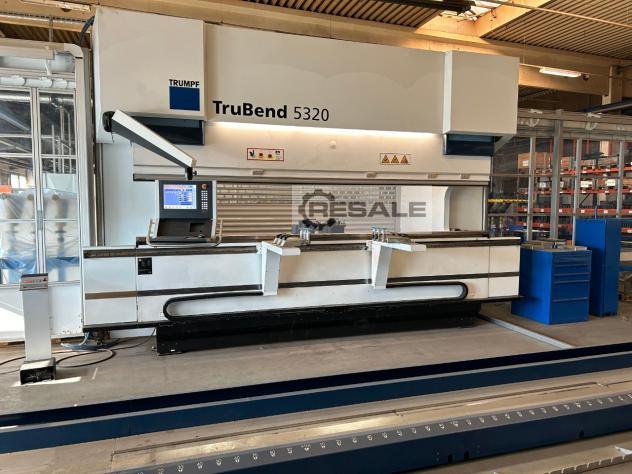

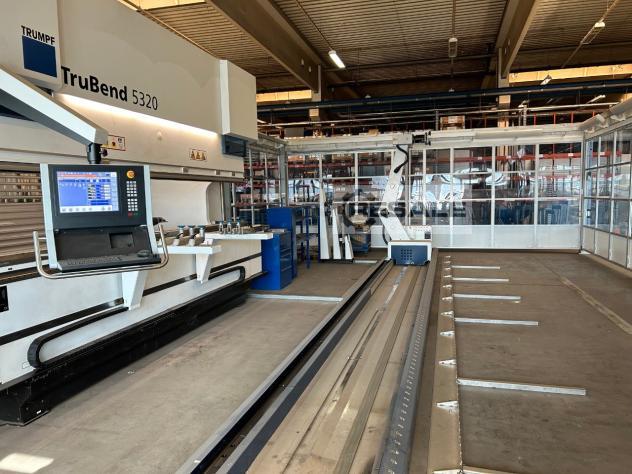

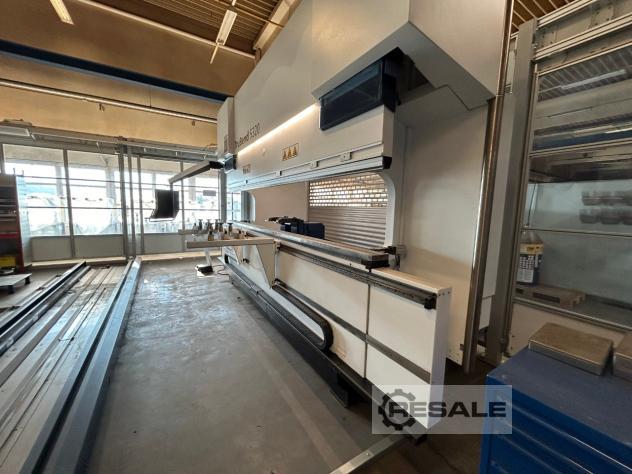

Herramientas de biselado TRUMPF TRUBEND Cell 5000

Dados técnicos

Força de pressão aprox. 3200 k
Comprimento de flexão aprox. 4420 mm
Sistema de controlo TASC 6000
Projeção 420 mm
Passagem livre de apoio aprox. 3680 mm
Altura útil de instalação aprox. 615 mm
Máquina de pesos aprox. 23400 kg

Instalações
- Viga estável de prensa de chassis de máquina, recozida aliviada por tensão com alta resistência à flexão
- Rolamento esférico da viga de prensa (posição inclinada) - Acionamento superior eletro-hidráulico com tecnologia de 4 cilindros
- Instalação óptica e auxílio de posicionamento
- Folga generosa para as bordas
- Compensador eletrónico eletrónico hidráulico de pressão com tampa frontal plana, bloco estreito
- Sistema de medição com escala de vidro e compensação de suspensão
- Óleo hidráulico na máquina (lubrificação ao longo da vida) - Arrefecedor de óleo
- Arrefecimento do armário de controlo através de permutador de calor ar-ar
- Design moderno de máquinas

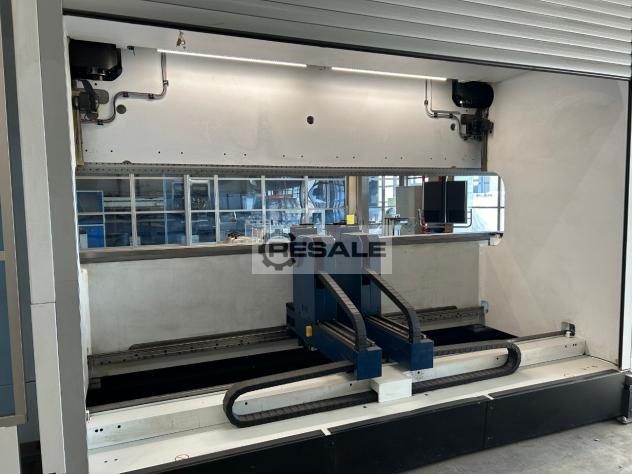

Equipamento estendido - sistema de bitola de 6 eixos
- Fixação hidráulica da ferramenta superior - Coroação CNC
- Iluminação da sala de trabalho à frente e atrás

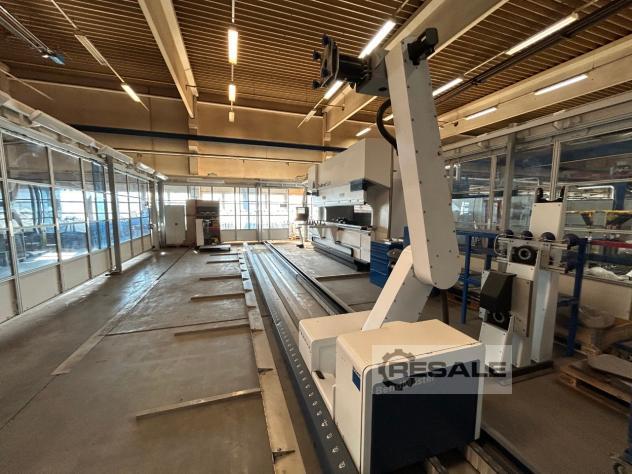

BendMaster (150)
- Corpo de base estável e manipulador em construção em alumínio fundido
- Capacidade de carga 150 kg, placa de circuito mais garra
- Via baixa de terreno em construção soldada
- Sensor de chapa metálica para deteção de contornos
- União rotativa para fácil troca de agarradores
L- Acoplamento de pinças no BendMaster
- Sensores para sistema de recuo de 4 eixos
- Acionamentos elétricos - deteção de folha dupla
- Estação de agarramento NC
- Geração de vácuo para plataforma de ventosa (300 mm) para a prensa de flexão

Equipamento BendMaster Estendido
- Extensão da estrada para 12 m
- Sensores para retrobitometria de 6 eixos

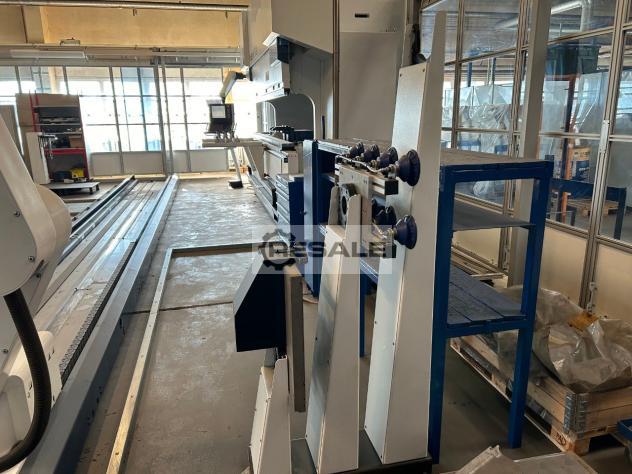

- Consola de mudança de garra
- Garra a vácuo indefinida
- Garra modular a vácuo com separador (material para 3 garras)

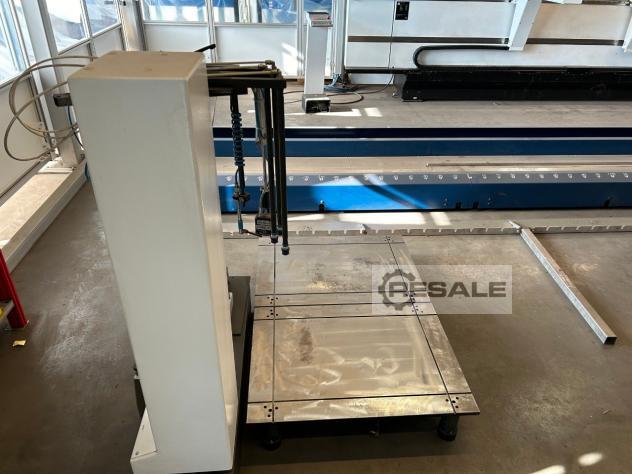

- Acoplamento de garra - Prenda de abraçadeira - Estação de remoção de chapa metálica com eixo linear - Porta lateral à direita para vedação de proteção
seller offer No. resale 89-001315
